ANAPF有源電力濾波器

簡要描述:

安科瑞產品ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。


產品詳情

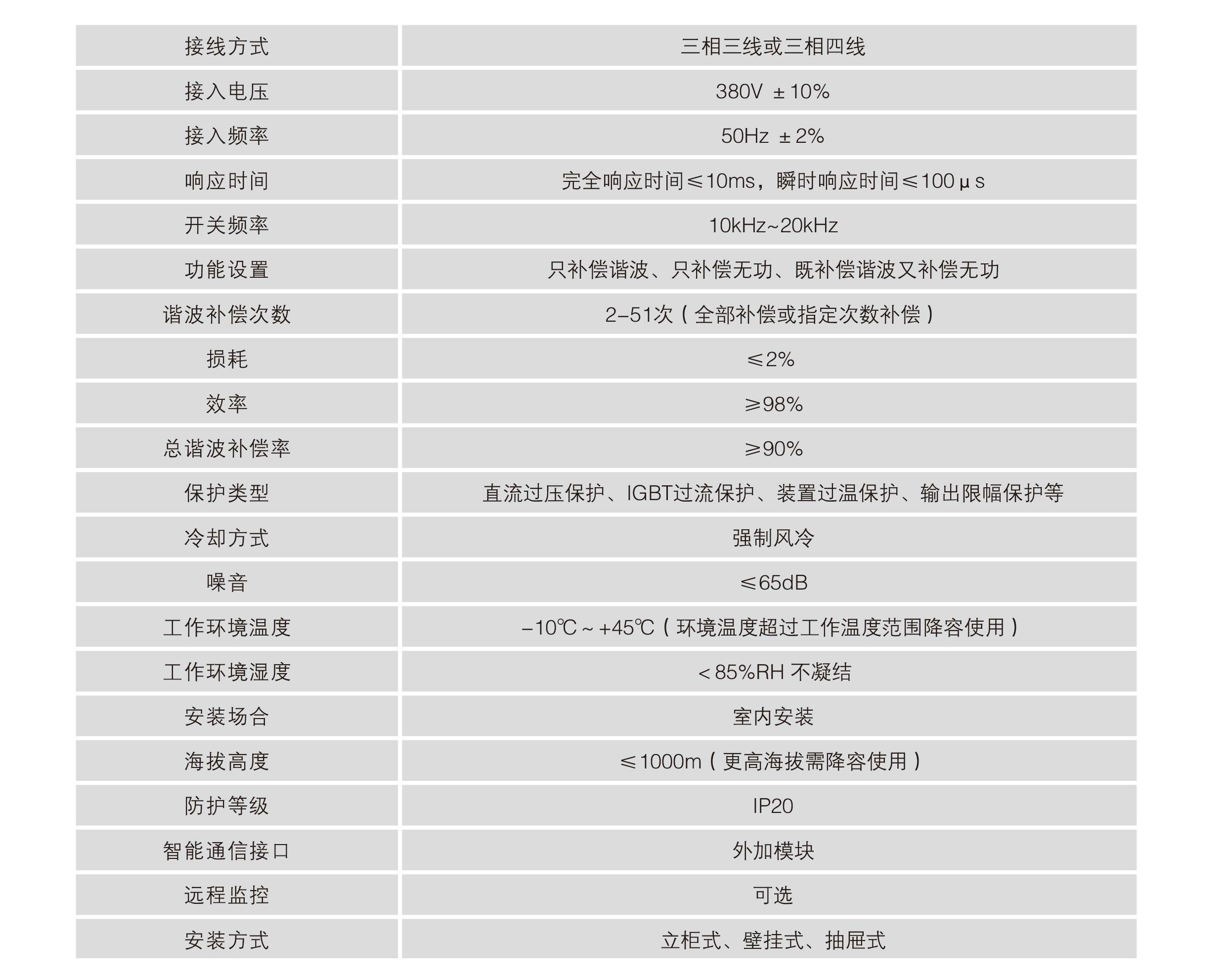

技術參數

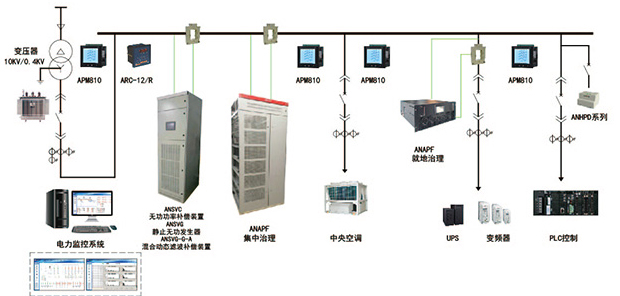

應用組網圖

外形安裝

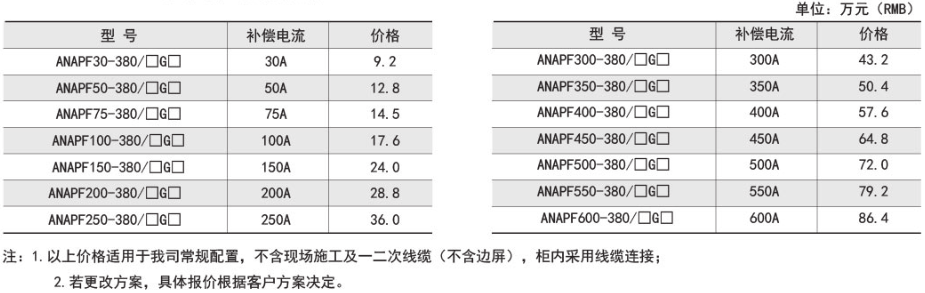

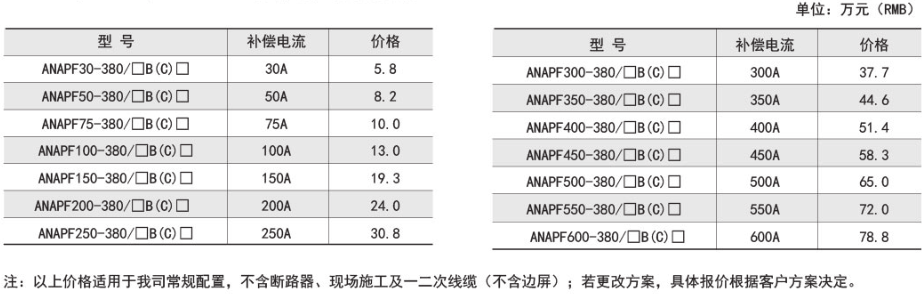

產品報價

功能

ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

應用范圍

適用于并聯在含諧波負載的低壓配電系統中，能夠對動態變化的諧波電流進行快速實時的跟蹤和補償。

訂貨范例

具體型號：ANAPF150-380/BGL

技術要求：諧波補償電流150A，線電壓等級380V 。

接線方式：三相四線

安裝方式：立柜式

互感器接線方式：負載側

  • 上一個:
  • 下一個:

    • 1

    2

    外形尺寸

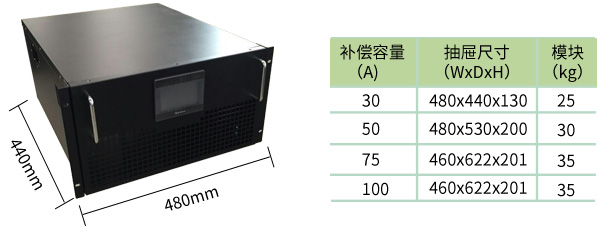

    3
    抽屜式模塊示意圖

    ?

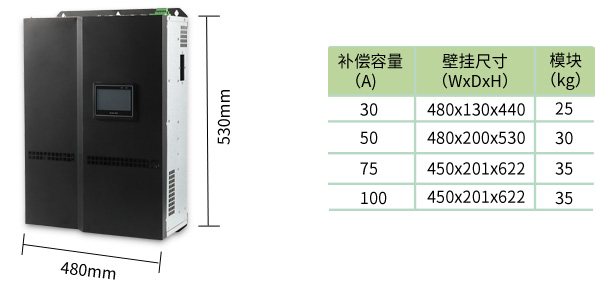

    4
    壁掛式模塊示意圖

    ?

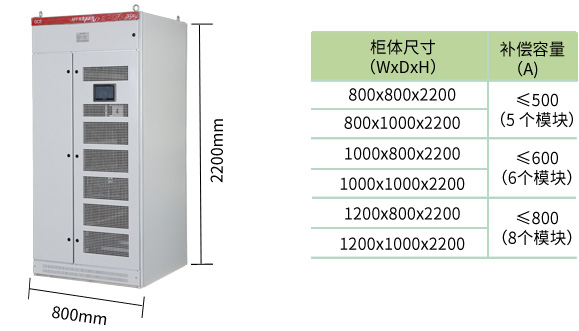

    5
    整柜示意圖

    ?

    接線方式

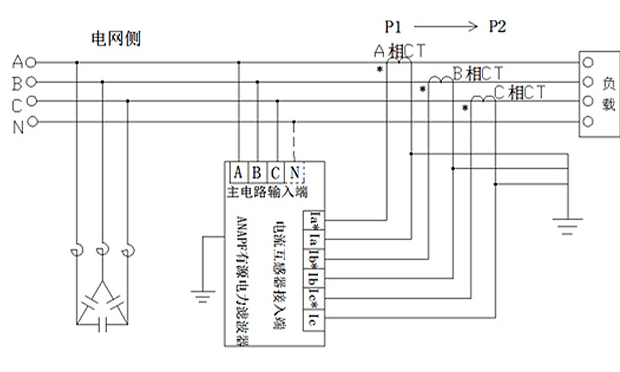

    6
    電容柜在進線側主電路接線

    ?

    7

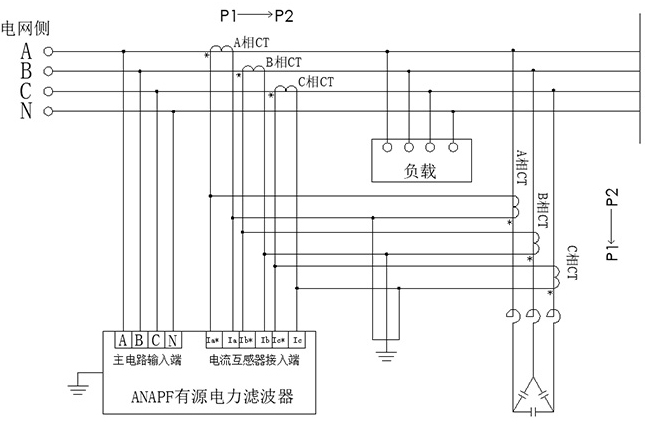

    電容柜在末端主電路接線

    ?

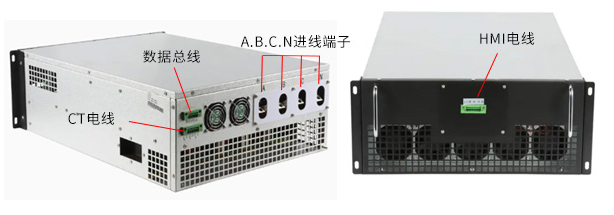

    安裝示意
    8

    1. A、B、C、N主線，連接至接線端子（主線路輸入端）

    2. PE接地線，連接至接線端子或接地銅排

    3. CT接線端子,連接至電流信號端子（電流互感器輸入端）

    ?

    現場安裝圖

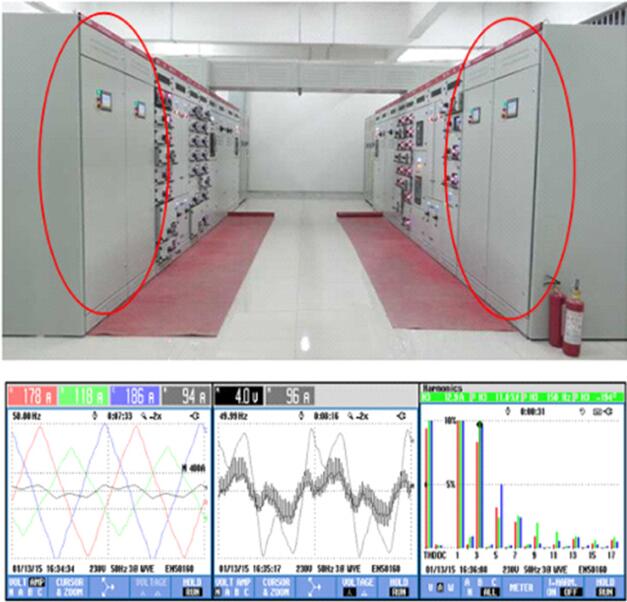

    案例一 ANAPF在數據機房的應用

    9

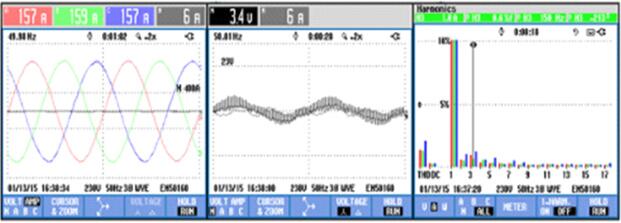

    治理前
    132
    治理后

    ?

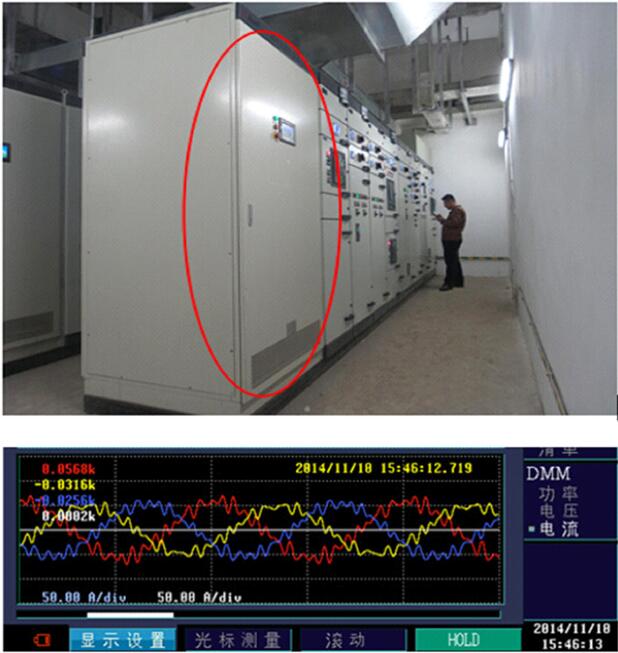

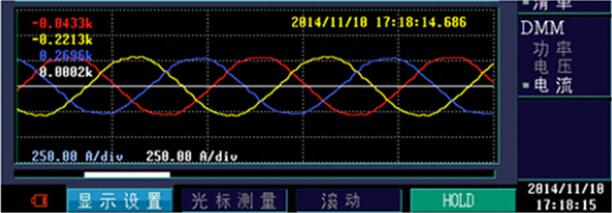

    案例二 ANAPF在商業中心的應用

    10
    治理前
    12313
    治理后

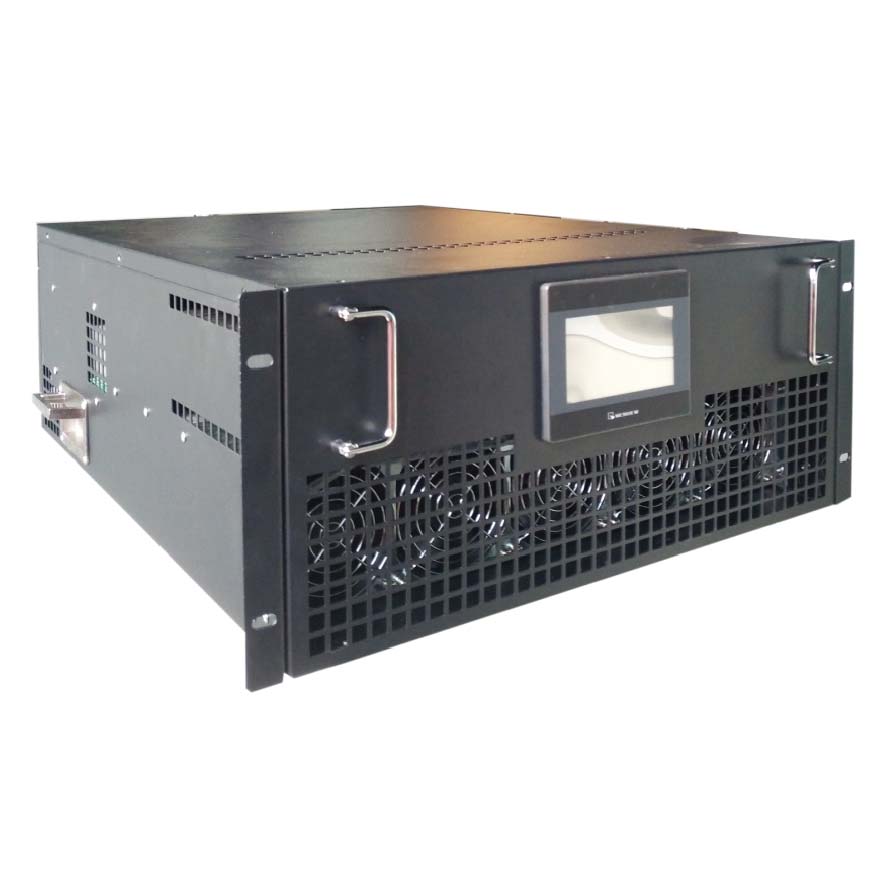

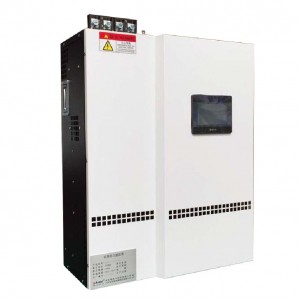

    立柜式ANAPF有源電力濾波器
    12
    壁掛式（抽屜式）ANAPF有源電力濾波器
    13
